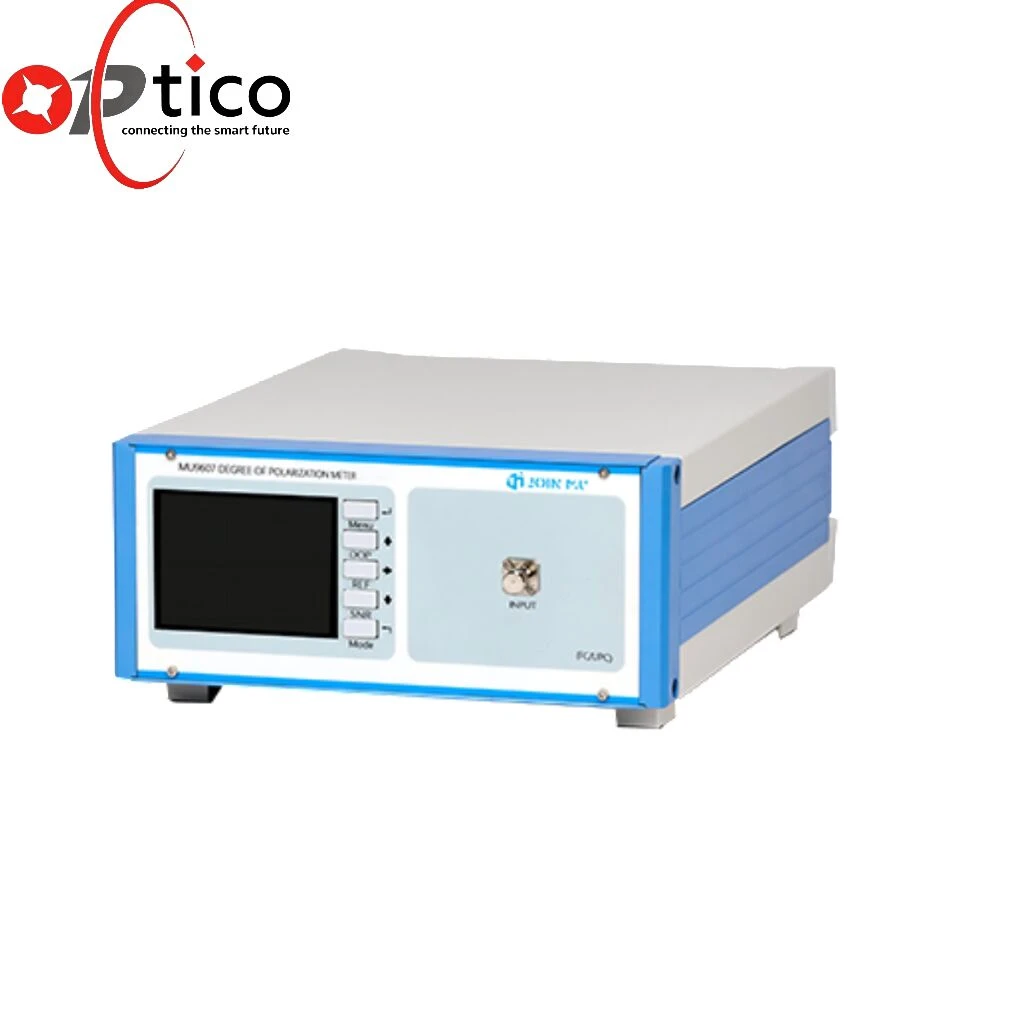

Medidor de grau de polarização

Pesquisa rápida
A polarização é independente do comprimento de onda
Alta-precisão
Atualização e exibição-em tempo real
Suporta interface RS232
Estrutura compacta, tamanho pequeno
Suporta operação do computador host

Enviar inquérito

Perfil do produto

Adotando o princípio de medição de busca extrema, este medidor de grau de polarização cobre uma faixa de comprimento de onda de teste padrão de 1440 a 1620 nm e mede com precisão o grau de polarização em escala total de 0 a 100% e a potência óptica em tempo real.

Este medidor de grau de polarização é aplicável para testar ASE, SLED, lasers de{0}}largura de linha estreita e componentes de manutenção-de polarização, amplamente implantados em inspeção de módulos ópticos 800G/1.6T, giroscópios de fibra-óptica, detecção de fibra e calibração de polarização de componentes passivos. Equipado com interfaces RS{6}}RJ45 duplas e software de computador host dedicado, ele satisfaz tanto P&D de laboratório quanto testes de produção em massa em linhas de produção.

Especificações do produto

Propriedades Físicas	Parâmetro
Faixa de comprimento de onda	1440 ~1620nm
Precisão DOP	0.01%
Precisão DOP	士0,5%(1 amostragem)
Precisão DOP	士0,2%(10 amostras)
Repetitividade	士0,2%(10 amostras)
Faixa de teste DOP	0~100%
Velocidade de teste	30mS (potência de luz de entrada>-30dBm)
Faixa de trabalho de potência óptica	-40~6dBm
Precisão do poder da luz	0,25dB
Faixa de calibração de comprimento de onda do medidor de potência	1440 ~ 1620 nm
Temperatura de trabalho	0~45 graus
Temperatura de armazenamento	-20~70 graus
Monitor	Tela colorida TFT de 3,5 polegadas
Interface de comunicação	RS232/RJ45
Saída Analógica	0~5V
Tensão de alimentação	100 ~ 240 CA, 50 ~ 60 Hz
Peso	4kg
Tamanho da aparência	235104300mm (com pernas)

Recursos do produto

Alta precisão de medição

A resolução DOP atinge 0,01% com precisão de-medição única de ±0,5% e repetibilidade de ±0,2% em dez amostragens consecutivas. Nenhuma calibração de comprimento de onda é necessária em bandas S/C/L completas para leituras estáveis em todas as faixas de polarização.

Velocidade de teste rápida

Ciclo de teste único Menor ou igual a 30 ms com potência óptica de entrada acima de -30 dBm; a aquisição de gatilho externo está disponível para conexão com dispositivos de teste automáticos para permitir a inspeção contínua de componentes em linha de alta velocidade.

Fácil controle programável

As interfaces de comunicação dupla cooperam com o software host para oferecer suporte à configuração remota de parâmetros e à exportação de dados em lote, permitindo integração perfeita em sistemas automatizados de-teste em massa para módulos ópticos de 800G/1,6T.

Integração Flexível

Peso líquido: 4 kg com layout mecânico compacto; temperatura de operação: 0 ~ 45 graus, temperatura de armazenamento: -20 ~ 70 graus, mantendo desempenho estável sob variação de temperatura. Conector FC/APC padrão com conectores UPC ou PM opcionais, disponíveis como equipamento de bancada independente ou unidades OEM modulares divididas.
