Qual é o impacto do tipo de fibra no desempenho do DWDM Mux Demux?
No domínio da comunicação óptica de alta velocidade, a tecnologia Mux Demux de Dense Wavelength Division Multiplexing (DWDM) desempenha um papel fundamental. Os sistemas DWDM permitem que múltiplos sinais ópticos de diferentes comprimentos de onda sejam combinados (multiplexados) e posteriormente separados (demultiplexados) em uma única fibra óptica, aumentando significativamente a capacidade das redes ópticas. Como fornecedor de DWDM Mux Demux, testemunhei em primeira mão como o tipo de fibra utilizada pode ter um impacto profundo no desempenho desses componentes cruciais.
Noções básicas sobre DWDM Mux Demux e noções básicas de fibra
Antes de aprofundar o impacto do tipo de fibra, é essencial compreender os fundamentos do DWDM Mux Demux e das fibras ópticas. Os dispositivos DWDM Mux Demux são projetados para multiplexar vários comprimentos de onda de luz em uma única fibra na extremidade de transmissão e demultiplexá-los na extremidade de recepção. Isso permite a transmissão simultânea de grandes quantidades de dados em longas distâncias.
As fibras ópticas, por outro lado, são o meio físico através do qual estes sinais de luz viajam. Eles são normalmente feitos de vidro ou plástico e são projetados para guiar a luz pelo princípio da reflexão interna total. Existem vários tipos de fibras ópticas, cada uma com suas características únicas que podem afetar o desempenho do DWDM Mux Demux.
Fibra monomodo (SMF) e DWDM Mux Demux
A fibra monomodo (SMF) é o tipo de fibra mais comumente usado em sistemas DWDM de longa distância e alta velocidade. Tem um diâmetro de núcleo muito pequeno (geralmente em torno de 8 a 10 mícrons), o que permite que apenas um modo de luz se propague através dele. Essa característica resulta em baixa dispersão e atenuação, tornando-o ideal para transmissão de longa distância.
Quando se trata de desempenho do DWDM Mux Demux, o SMF oferece diversas vantagens. Primeiro, sua baixa dispersão significa que os diferentes comprimentos de onda da luz em um sistema DWDM podem percorrer longas distâncias sem propagação ou distorção significativa. Isto é crucial para manter a integridade dos sinais individuais dentro do fluxo multiplexado. Por exemplo, em uma rede DWDM de longa distância abrangendo centenas ou até milhares de quilômetros, o SMF garante que os sinais de diferentes canais cheguem ao demultiplexador com interferência mínima, permitindo uma demultiplexação precisa.
Em segundo lugar, o SMF tem uma atenuação relativamente baixa, o que significa que os sinais de luz podem viajar mais longe sem a necessidade de amplificação frequente. Isto reduz o custo e a complexidade do sistema DWDM, pois são necessários menos amplificadores ópticos. NossoMódulo 8CH DWDMfoi projetado para funcionar perfeitamente com SMF, aproveitando ao máximo suas características de baixa perda para fornecer desempenho confiável em longas distâncias.
No entanto, o SMF também tem algumas limitações. É mais sensível a perdas por flexão e microflexão em comparação com a fibra multimodo. Se a fibra for dobrada muito acentuadamente, pode causar vazamento de luz do núcleo, resultando em aumento de atenuação e degradação do desempenho do DWDM Mux Demux. Portanto, a instalação e o manuseio adequados do SMF são cruciais para garantir o desempenho ideal do sistema.
Fibra Multimodo (MMF) e DWDM Mux Demux
A fibra multimodo (MMF) tem um diâmetro de núcleo maior (geralmente 50 ou 62,5 mícrons) em comparação com o SMF, o que permite que vários modos de luz se propaguem através dela. O MMF é comumente usado em aplicações de curta distância, como redes locais (LANs) e data centers.
No contexto do DWDM Mux Demux, o MMF possui algumas características únicas. Um dos principais desafios do uso do MMF em sistemas DWDM é a sua alta dispersão. Os diferentes modos de luz no MMF viajam em velocidades diferentes, fazendo com que os pulsos de luz se espalhem ao longo do tempo. Essa dispersão pode levar à interferência entre símbolos (ISI) no sistema DWDM, onde os sinais de diferentes canais se sobrepõem e interferem entre si, dificultando a demultiplexação precisa dos sinais.

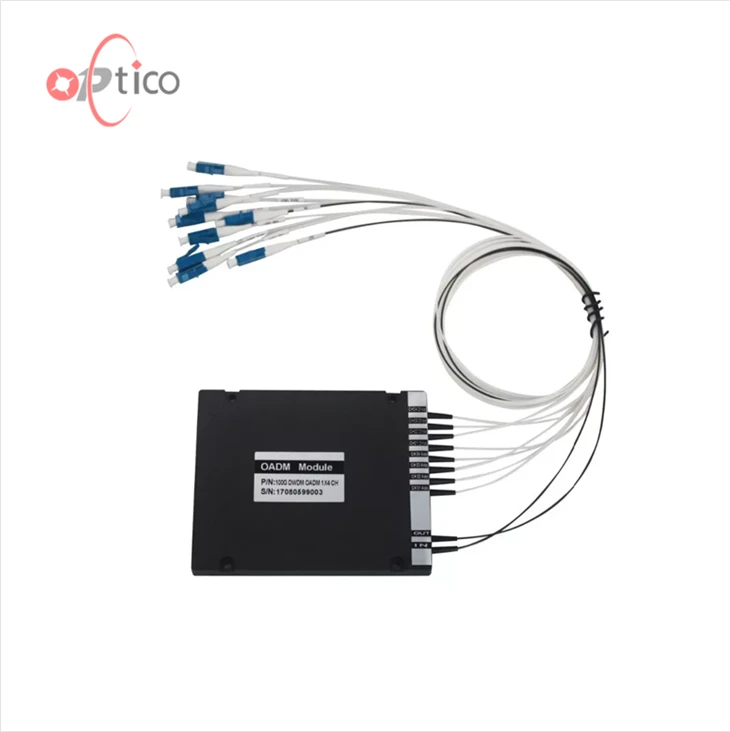

Apesar desses desafios, o MMF ainda pode ser usado em determinadas aplicações DWDM. Para ligações de curta distância, o impacto da dispersão pode ser menos significativo. NossoMódulos 4CH DWDM LGXpode ser configurado para funcionar com MMF em sistemas DWDM de curto alcance, fornecendo uma solução econômica para interconexões de data centers e outras aplicações de curta distância.
Tipos de fibra mais recentes e seu impacto
Além do SMF e do MMF, também existem tipos de fibra mais recentes que estão sendo desenvolvidos e usados em sistemas DWDM. Por exemplo, a fibra monomodo insensível à curvatura (BISMF) foi projetada para reduzir a sensibilidade às perdas por flexão. Este tipo de fibra é particularmente útil em aplicações onde a fibra pode precisar ser dobrada ou roteada em espaços apertados, como no interior de edifícios ou em gabinetes de data centers.
Outro tipo de fibra emergente é a fibra de perda ultrabaixa, que oferece atenuação ainda menor do que o SMF tradicional. Isto pode ampliar ainda mais o alcance dos sistemas DWDM e reduzir a necessidade de amplificadores ópticos. Nosso100G 20CH AAWG GaussianoO módulo pode se beneficiar desses novos tipos de fibra, proporcionando desempenho aprimorado em redes DWDM de próxima geração.
Impacto na capacidade e largura de banda do sistema
A escolha do tipo de fibra também tem um impacto significativo na capacidade e na largura de banda de um sistema DWDM. O SMF, com sua baixa dispersão e atenuação, permite a transmissão de um maior número de comprimentos de onda em distâncias maiores. Isto significa que um sistema DWDM que utiliza SMF pode suportar taxas de dados mais altas e maior capacidade geral.
Em contraste, a alta dispersão do MMF limita o número de comprimentos de onda que podem ser efetivamente multiplexados e transmitidos a uma determinada distância. Como resultado, os sistemas DWDM que usam MMF normalmente têm menor capacidade e largura de banda em comparação com aqueles que usam SMF. No entanto, para aplicações de curta distância onde a alta capacidade não é o requisito principal, o MMF ainda pode fornecer uma solução viável.
Impacto na qualidade do sinal
A qualidade do sinal é um fator crítico no desempenho do DWDM Mux Demux. O tipo de fibra pode afetar a qualidade do sinal de diversas maneiras. Conforme mencionado anteriormente, a dispersão pode causar propagação do sinal e interferência entre símbolos, o que degrada a qualidade do sinal. A atenuação também pode reduzir a intensidade do sinal, tornando mais difícil para o demultiplexador detectar e separar com precisão os sinais individuais.
Além disso, as propriedades não lineares da fibra também podem afetar a qualidade do sinal. Por exemplo, em sistemas DWDM de alta potência, efeitos não lineares, como modulação autofase (SPM) e mistura de quatro ondas (FWM), podem ocorrer na fibra, causando distorção de sinal e diafonia entre canais. O SMF é geralmente mais susceptível a estes efeitos não lineares em comparação com o MMF, mas a concepção e gestão adequadas do sistema podem ajudar a mitigar estes problemas.
Conclusão e apelo à ação
Concluindo, o tipo de fibra utilizada em um sistema DWDM tem um impacto profundo no desempenho do DWDM Mux Demux. A fibra monomodo é a escolha preferida para aplicações de longa distância e alta capacidade, oferecendo baixa dispersão e atenuação. A fibra multimodo, embora tenha limitações em termos de dispersão, ainda pode ser usada em aplicações de curta distância. Tipos de fibra mais novos, como fibra monomodo insensível à curvatura e fibra de perda ultrabaixa, estão surgindo como opções viáveis para redes DWDM de próxima geração.
Como fornecedor líder de DWDM Mux Demux, oferecemos uma ampla gama de produtos projetados para funcionar com diferentes tipos de fibra. Esteja você procurando uma solução para uma rede de longa distância ou uma interconexão de data center de curta distância, temos a experiência e os produtos para atender às suas necessidades. Se você estiver interessado em aprender mais sobre nossos produtos DWDM Mux Demux ou tiver alguma dúvida sobre o impacto do tipo de fibra no desempenho, entre em contato conosco para iniciar uma discussão sobre aquisição.
Referências
- Saleh, BEA e Teich, MC (2007). Fundamentos de Fotônica. Wiley.
- Verde, PE (2008). Redes de Comunicação Fibra Óptica. Salão Prentice.
- Agrawal, GP (2012). Fibra Óptica Não Linear. Imprensa Acadêmica.
