Módulo 4CH CWDM
Módulo 4CH CWDM 1. Devido ao amplo intervalo de comprimento de onda do sistema CWDM, os requisitos para os indicadores técnicos do laser são relativamente baixos. Como o intervalo de comprimento de onda atinge 20 nm, a mudança máxima de comprimento de onda do sistema pode atingir -6,5 grau -+6,5 grau, a precisão do comprimento de onda de emissão...
1.Devido ao amplo intervalo de comprimento de onda do sistema CWDM, os requisitos para os indicadores técnicos do laser são relativamente baixos. Como o intervalo de comprimento de onda atinge 20 nm, a mudança máxima de comprimento de onda do sistema pode atingir -6,5 graus -+6,5 graus, a precisão do comprimento de onda de emissão do laser pode ser relaxada para ± 3 nm, e dentro do faixa de temperatura operacional (-5 graus -70 graus), a temperatura O desvio de comprimento de onda causado pela mudança ainda está dentro da faixa permitida, e o laser não precisa de um mecanismo de controle de temperatura, então a estrutura do o laser é bastante simplificado e o rendimento é melhorado.
2.Optico CWDM é baseado na tecnologia TFF e uma solução de empacotamento de espaço livre que pode ser usada para multiplexação/desmultiplexação de comprimento de onda de 2/4 canais com comprimentos de onda na faixa de 1260-1360nm. LAN-WDM Mux Demux foi projetado para ajudar as operadoras de rede a construir a base de fibra óptica para redes 5G, canais operacionais 1295,56, 1300,05, 1304,58, 1309,14 nm.
| Parâmetros | Valor | |
| Banda passante (nm) | UIT±6,5 | |
| Comprimento de onda operacional (nm) | 1260-1620 | |
| 4 canais CWDM | Porta | 1270/1290/1310/1330/1350/1370/1390/1410... |
| Perda de inserção （dB） | <1.2 | |
| Isolamento (dB) | Isolamento adjacente | >30 |
| Isolamento não adjacente | >40 | |
| Ondulação (dB) | 0.3 | |
| PDL(dB) | 0.2 | |
| PMD(ps) | 0.2 | |
| Rl(dB) | >45 | |
| Diretividade (dB) | >45 | |
| Potência óptica máxima (mw) | 500 | |
| Diâmetro da fibra | 0,9 mm | |
| Dimensão do pacote (mm) | 180*178*44/180*178*22 | |
| Conector | LC/UPC ou personalizado | |
| Temperatura de armazenamento | -40~+80 grau | |
1. Perda de inserção ultra baixa
2. Alto isolamento
3.Mux e demux
4.Tamanho compacto
5. Alta confiabilidade
6. Caminho óptico sem epóxi
7. Compatível com Telcordia GR 1221 e GR-1209

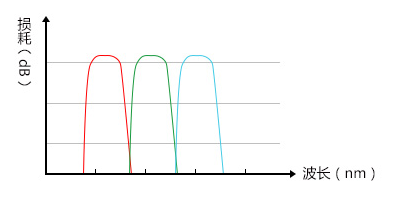

Baixa perda de iserção
Alto isolamento
Alcance o nível industrial
1.Sistema Metro WDM
2. Redes de acesso
3.Redes empresariais
4. Monitoramento de linha
Sistema Metro WDM
Redes de acesso
Redes empresariais
CE
.ISO
ROHS
O módulo 4CH CWDM produzido pela OPTICO não apenas implementa diferentes formas de transmissão, mas também minimiza a perda de todo o link de fibra óptica com base em uma grande economia de recursos de fibra.
O módulo plug-in CWDM da OPTICO está em conformidade com os padrões internacionais.
Se estiver interessado, bem-vindo para consultar!
